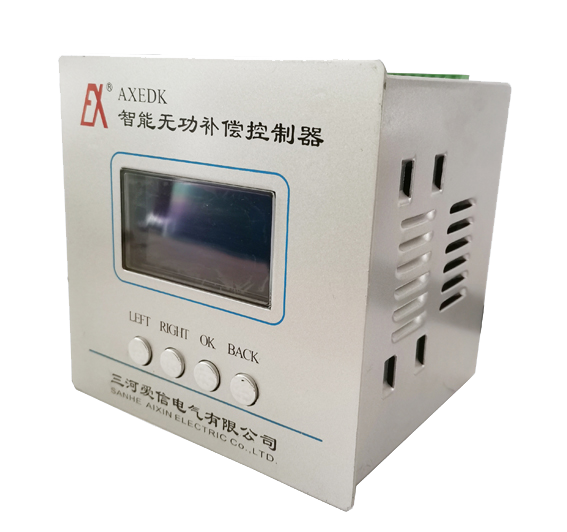

AXEDK智能无功补偿控制器

微信图片_20210901115303

主要特点


1.通用于400V、690V 系统补偿场合,包括共分混补、循环投切、滤波补偿三种模式。

2.三相四线、二相二线取样方式自主选择。

3.16 路输出,共分补偿路数自主设置。

4.点阵128*64液晶屏幕全中文显示,全金属屏蔽性外壳,共补24为塑料壳。

5.高频次电压、电流谐波检测功能。

6.过压、欠压、谐波越限等保护功能。

7.RS485 通讯,采用通用MODBUS 协议。

8.手动、自动转换功能。


运行条件


  1. 允许偏差  三相电压同步变化不大于±20%

  2. 失 真 度  <5%,波形为正弦波

  3. 频  率  50Hz±5%

  4. 环境温度  -20℃~+70℃

  5. 相对湿度  20℃时,不超过90%

  6. 海拔高度  ≤4000m

  7. 环  境  无导电粉尘,可承受的最大污染度:2级

技术亮点


  1. 适用于工业快速冲击性负荷

  2. 款式新,功能全,操作方便

  3. 手自动转换功能及可开启的催款功能

  4. 采用大屏幕液晶中文显示,具有数据测量,谐波检测,多种报警功能

技术指标


  1. 测量精度             电压≤±0.5%,电流≤±0.5%

  2. 有功功率≤±1.0%,无功功率≤±1.0% 功率因数≤±1.0%

  3. 取样方式             三相四线、两相两线

  4. 取样输入电压      AC220V、AC380V

  5. 取样输入电流      5A

  6. 取样灵敏度         50mA

  7. 控制输出            16 路,DC12V,60mA/AC250V,5A

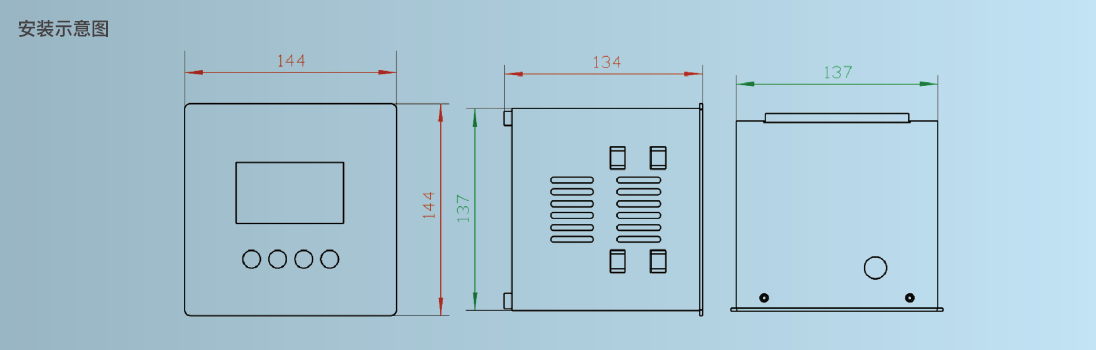

  8. 安装方式            嵌入式

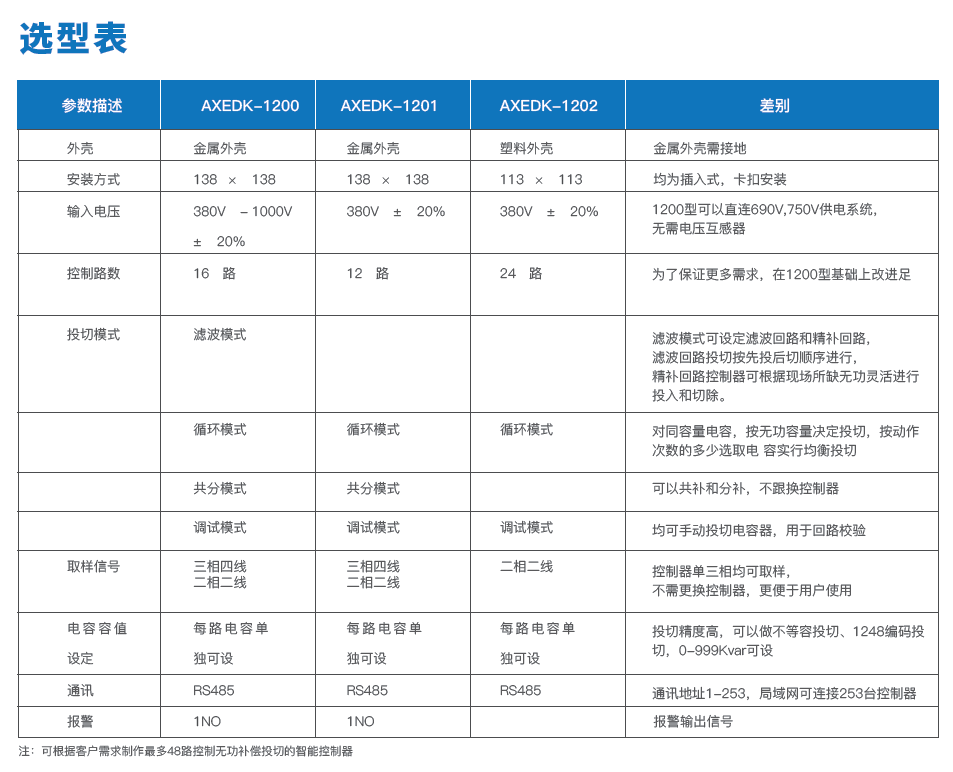

产品型号及说明


AXEDK-1200J

说明:

  • ①无功补偿控制器

  • ②产品系列

  • ③控制输出(空:动态,J:静态)
