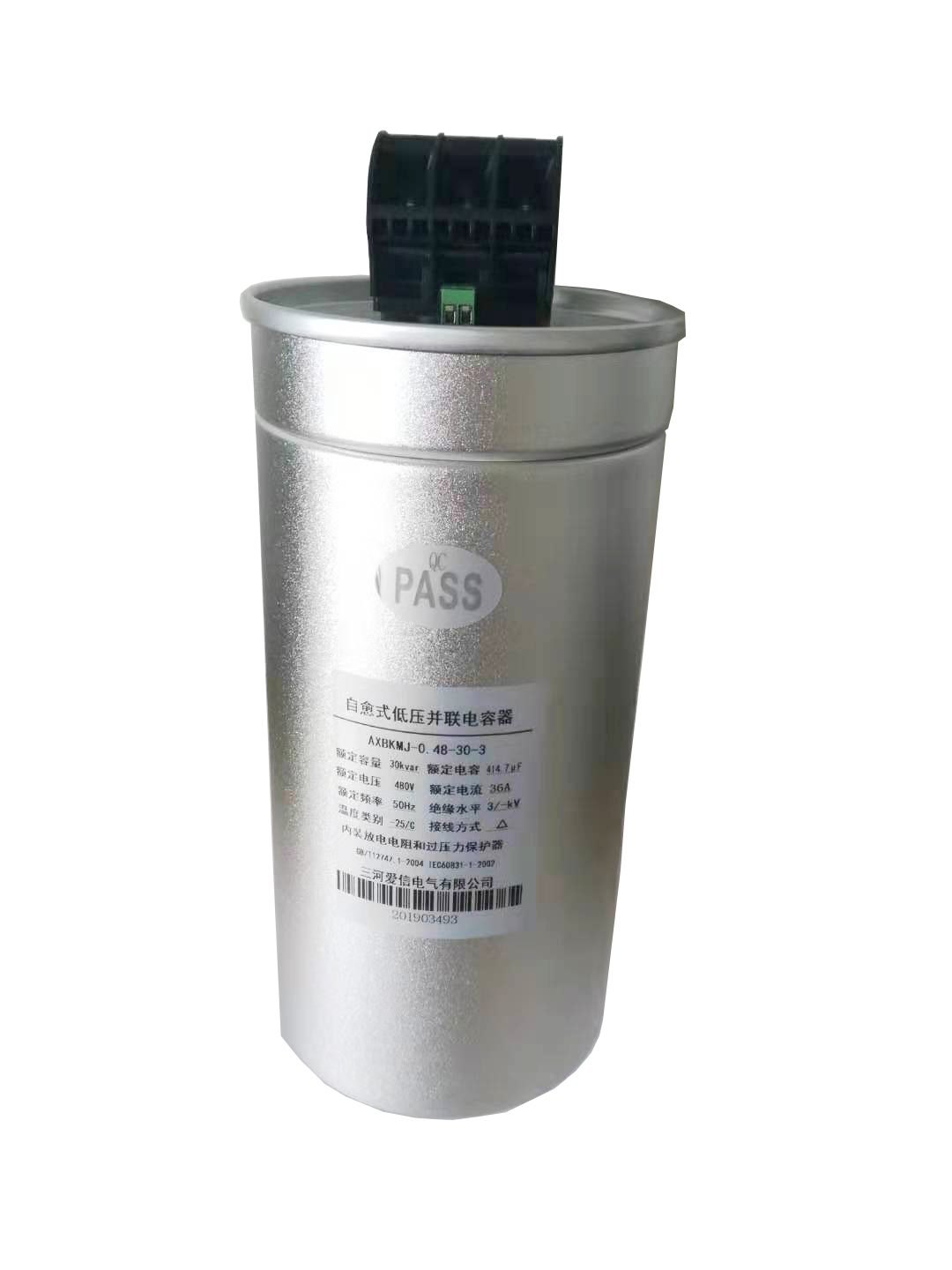

AXBKMJ电容器

主要特点

16613933404e13fc

1.特有工艺流程,保障了产品能够适应较高的环境温度和系统电压波动较大的场所。

2.圆柱形阳极化处理铝外壳,散热快,温升低,不生锈,采用进口聚丙烯膜自愈能力强。

3.配备放电电阻、二次温度保护和内置过压切断装置,延长电容器使用寿命。

4.引进国际最高端先进卷绕生产线,充分保障产品的稳定性和优越性能。

5. 独特的防触电接线端子,ABS一次性成型,耐热,阻燃,防腐蚀性能好。

6.根据客户需求设计各种场合适用接线端子,灵活多样,ISO管理标准。



电容器-3


运行条件


 运行工作环境,高达55℃

 操作频率,高达10000次/年

 含谐波时,耐受电流 1.5×In

 海拔≤2000m


技术亮点


 防触电接线端子,维护方便

 三重保护,放电电阻,二次温度保护和内置过压切断装置

 阳极化处理磨砂铝外壳

 采用进口聚丙烯膜自愈能力强

 平均寿命高达170000小时


技术指标


损耗角正切值          DF≤0.001

额定容量kvar          5-50kvar

耐受电压极间          工频2.15Un.2s

最高允许过电压       1.1Un

最高允许过电流       2 In(同时含谐波)

极对壳耐压              额定电压600V及以下产品施加电压3.6kV、5s

绝缘性                    极壳间: 500VDC/1min > 1000MQ

额定电压                 600V及以上产品施加电压7.2kV、5s

自放电特性             断开电源3min内,剩余电压降至50V或以下

防护                       IP20

保护功能                二次保护温控开关、过压切断防爆、自愈防爆、防触电接线端子

内部填充物             PU树脂、充气

产品型号及说明


AXBKMJ-480-30-3


说明:

①企业标识

②产品系列代号(自愈式低压并联电力电容器)

③额定电压(V)

 额定电容( kvar )

⑤补偿方式(3:三相共补,1:单相分补)


二次保护装置


电容器端子引出结构为大电流型,主要用于大容量的场合使用,最大可满足35mm²导线使用。采用新型安全防爆结构,端子采用积木组合结构,其外观更美观精巧,产品内部为充气结构。性能稳定可靠,具有极高的抗涌流能力,满足最高环保等级要求。

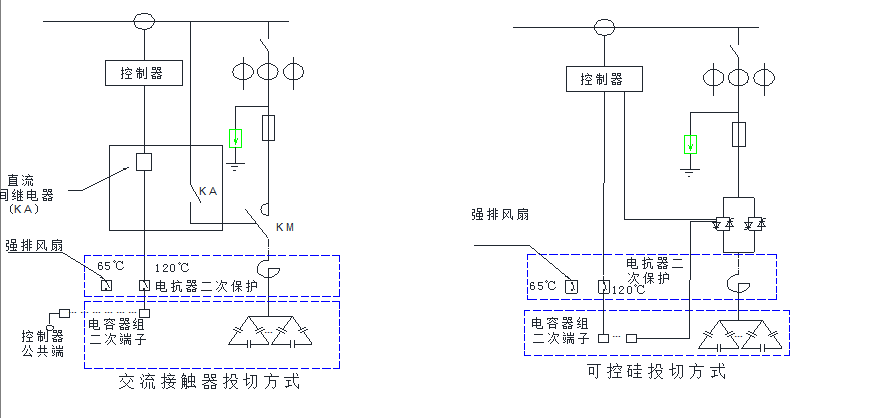

当系统由于电网谐波、过电压使用等原因引起电容器超温运行,该结构电容器将输出以控制信号,切断投切开关,进入超温保护状态,禁止电容器投入电网,直到环境降低到可接受范围才能转入工作状态,延长电容器和电抗器串联的失谐补偿和调谐滤波系统中,可将多只电容器的二次保护电路串联使用,避免由于一只或多只电容器失效引起的调谐振点偏离,而导致某次谐波电流放大,造成系统崩溃。将偶然失效的系统强制性退出工作状态,直到妥善维修完成,防止事故的扩大。


166139381054c0df

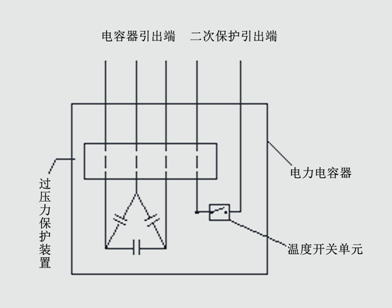

二次保护装置接线图




示意图





使用提示


 电容器在安装时应保证有良好的通风环境,防止温度过高,如安装在通风不好的场所,应用风扇进行强制通风。

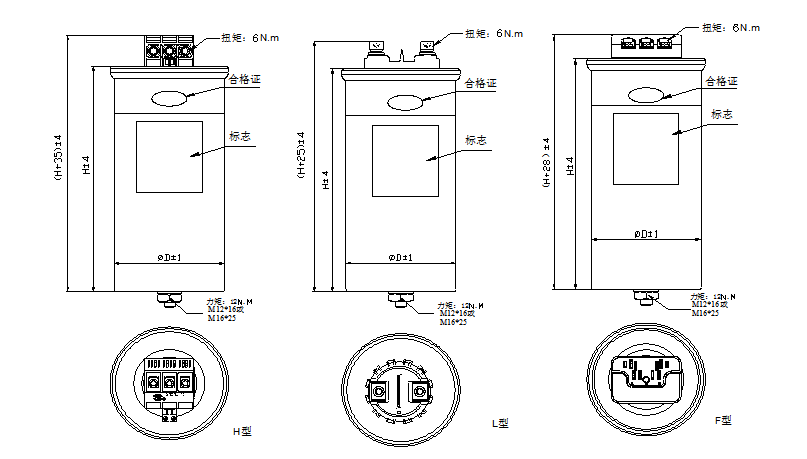

 安装时电容器之间应留有不小于30mm的距离,底部固定螺栓安装扭力矩12N.m,接线端子安装扭力矩6N.m。电容器顶部确保产品失效防爆变形空间不小于30mm。

 电容器端子上的连接导线建议使用软导线连接,不允许接双线,保证接触良好;

 电容器安装时要求安装在柜内最下层,不宜混合安装或置于电抗与可控硅等发热产品的上层或同同层。


安全保护系统

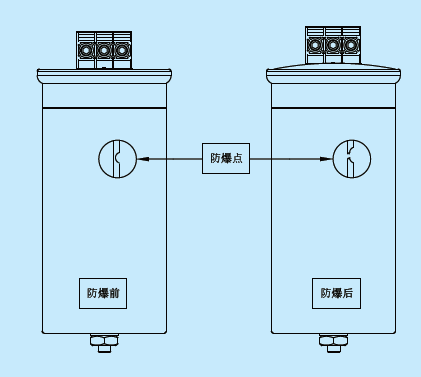

过电压,过电流及速熔三重保护电容过热,过载或临近使用寿命期限时会产生大晕击穿气体,电容内的气压会迅速上升,从而会使带有凹槽的保护装置开启,最大拉伸超过1cm即可拉断,当电容瞬间承受极大电流冲击时拉断点也可熔断保护。

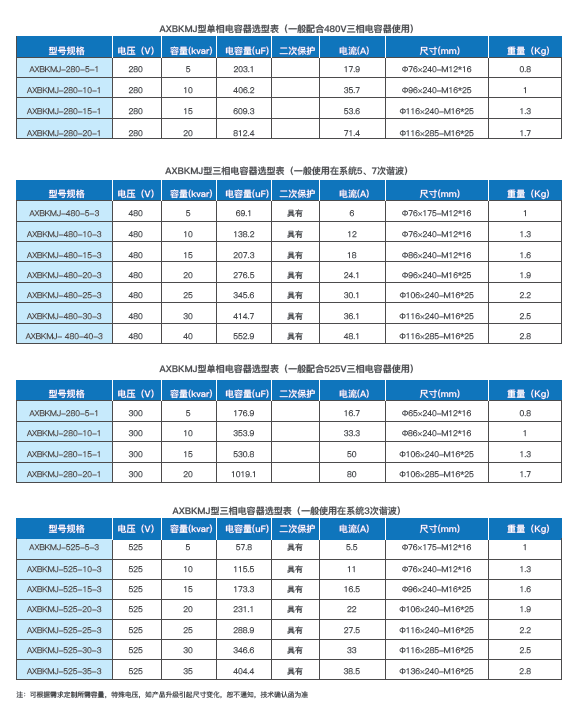

选型表
