主要特点
1.纯干式结构，树脂浇注，带二次保护温度控制开关。 2.采用优质硅钢片，高绝缘等级绕组，产品低温升，低损耗，低噪音，过载能力强。 3.采用真空加压浸漆技术，使绕组和铁芯牢固更完美结合，防腐性强，结构坚固。 4.主要用于高谐波或通道式滤波场合。 应用场合
电容器在无功补偿回路中往往受到谐波电流、合闸涌流及过电压的影响，造成电容器容易损坏，因此串联一定比例的电抗器，用以抑制和吸收部分谐波，可以显著提高供电系统的可靠性和稳定性，在很多情况下，如电网谐波含量大时，则必须串联与电容配套的电抗器。 电抗器的作用
1.抑制谐波放大，并且滤除一定比例的谐波。 2.抑制投入电容器时的涌流，保护电容器及其它元器件。 3.经过精确搭配，与电容器串联组成无源滤波器，可以精确滤除某次谐波。 |
|
技术指标
配套电容器额定电压 280V,300V,480V,525V,690V 电抗器相数 单相，三相 配电容器使用电压 300V、480V、525V 额定电感偏差 0~3% 电抗率 7% 、14% 三相电感平衡率 ±3% 三相电阻平衡率 ≤2% 耐温等级 F级（155℃）、H级（180℃） 工频耐压 3KV/1min 线性度 额定工频1.4~1.8倍电流下电感值与额定电感值之比，不低于95% 负载能力 额定工频2In电流下能长期工作运行（包含系统谐波） 温升 电流：In=45K，2In=75K 噪音 ≤40dB 执行标准 GB/T1094.6-2011、 IEC 60076-6 2007 安装间距 ＞50mm | |
产品型号及说明
AX ①CKSG②-4.2③/480④-7%⑤ 说明: [1]企业标识 [2]产品系列代号(干式串联电抗器) [3]电抗器容量 [4]额定电压(V) [5]电抗率（7%，14%） | |

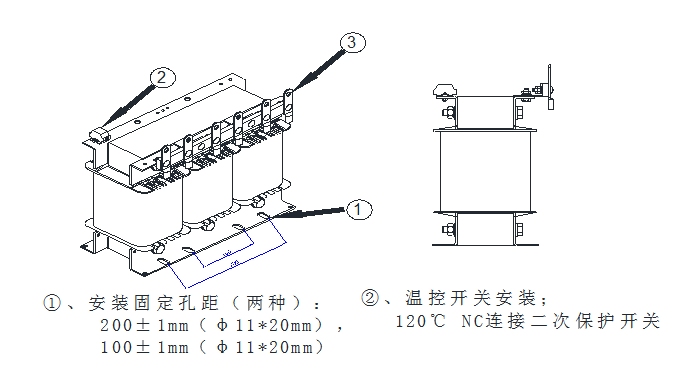

示意图
